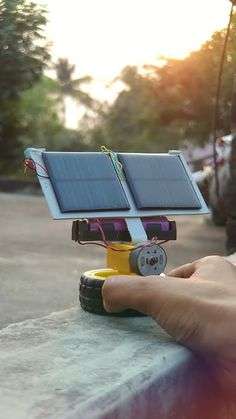

Suiveur solaire 1 axe : guide de construction étape par étape pour maximiser l’ensoleillement
Le suiveur solaire à un axe est souvent le meilleur point d’entrée pour qui souhaite expérimenter le suivi solaire sans complexité excessive. Ce système effectue un mouvement de rotation principal, généralement d’est en ouest, et permet d’augmenter la production d’énergie d’un panneau photovoltaïque par rapport à une installation fixe.
Choix du type et avantages
Pour un foyer ou un jardinier souhaitant intégrer l’équipement au paysage, le suiveur 1 axe offre un excellent compromis entre performance, coût et facilité d’entretien. Il convient particulièrement aux installations de petite à moyenne taille, comme une alimentation de pompe de jardin, une borne de recharge solaire locale ou un petit atelier autonome.
Les bénéfices principaux :
- Gain de rendement typique de 20 à 35% par rapport à un panneau fixe.
- Simplicité mécanique : moins d’axes signifie moins d’éléments mobiles à protéger.
- Coût maîtrisé : composants accessibles, possibilité d’utiliser des pièces de récupération.
- Esthétique : peut être intégré en élément paysager mobile.
Tout projet s’appuie sur un fil conducteur : l’atelier fictif VerteFab, qui conçoit des installations pour maisons jardins, a choisi le modèle 1 axe pour implanter des prototypes dans des potagers urbains, démontrant la robustesse de la solution dans un cadre paysager.
Matériaux et outillage recommandés
La liste des matériaux peut varier selon la taille du panneau, mais les éléments essentiels restent constants. Voici une liste pratique à préparer avant de démarrer l’assemblage.
- Châssis en aluminium ou acier galvanisé pour la longévité.
- Moteur pas à pas ou moteur DC avec réducteur adapté au poids.
- Roulements et pivots robustes pour assurer une rotation fluide.
- Capteurs (optionnels) ou un microcontrôleur pour automatisation.
- Visserie inox, supports de fixation et jonctions électriques étanches.
| Composant | Fonction | Remarques |
|---|---|---|
| Châssis | Soutien structurel | Privilégier aluminium pour résistance et poids faible |
| Moteur | Mouvement d’orientation | Moteur pas à pas pour précision, DC pour simplicité |
| Roulements | Rotation fluide | Roulements scellés pour éviter corrosion |
Étapes pratiques de construction
Le montage s’organise en phases claires. La première consiste à dimensionner la structure en fonction de la surface du panneau. Ensuite vient la fixation du pivot central et le calage des roulements. L’atelier hypothétique VerteFab conseille de prolonger la base afin d’améliorer la stabilité au vent.
- Tracer et découper les profilés du châssis.
- Assembler le pivot et insérer les roulements.
- Monter le moteur sur un support rigide et relier au système d’entraînement (vis sans fin, pignon, chaîne).
- Fixer le module photovoltaïque en veillant à la répartition du poids.
- Effectuer des tests à vide pour vérifier l’angle, la course et les butées mécaniques.
Pour l’automatisation simple, il est possible d’utiliser un module d’horloge astronomique basique. Les alternatives incluent un contrôle par Arduino pour des commandes légères et économiques.
| Phase | Durée estimée | Précautions |
|---|---|---|
| Dimensionnement | 1 à 2 heures | Prendre en compte le vent et l’ombre |
| Assemblage mécanique | 4 à 8 heures | Utiliser des serrages solides, vérifier l’horizontalité |
| Tests | 2 à 4 heures | Simuler journée solaire, vérifier fin de course |
Exemples concrets et erreurs à éviter
Une anecdote du terrain : un prototype planté près d’un verger a montré que l’ombre des branches en fin d’après-midi réduisait fortement le bénéfice du suivi. Le correctif a été de déplacer la structure de quelques mètres et de recalculer l’azimut.
- Ne pas sous-estimer la charge du vent : ajouter contreventements.
- Prévoir des butées mécaniques pour éviter une rotation incontrôlée.
- Vérifier la corrosion potentielle si la structure est près d’un point d’eau.
Ce guide de départ pour un suiveur 1 axe permet de lancer un projet solide et intégré au jardin, offrant un bon ratio effort/rendement. L’idée suivante aborde les suiveurs 2 axes, plus performants mais plus exigeants en conception et électronique.

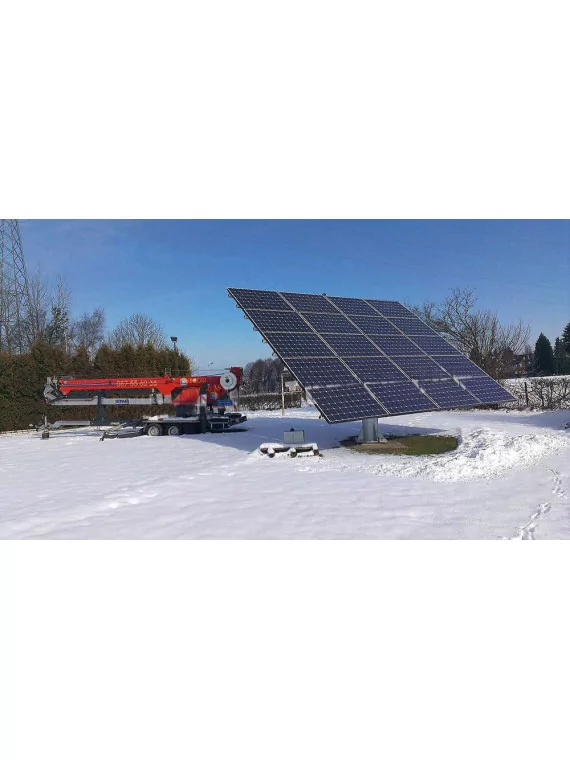

Construire un suiveur solaire 2 axes à petit budget : électronique, Arduino et Raspberry Pi
Le suiveur solaire à deux axes reproduit exactement la trajectoire du soleil en ajustant à la fois l’azimut et l’altitude. Le gain de production est plus élevé, mais le projet réclame une maîtrise accrue de l’électronique, des capteurs et du software.
Pourquoi choisir un 2 axes et quels composants électroniques ?
Un suiveur à deux axes est pertinent lorsque la surface disponible est limitée ou lorsque la priorité est une production maximale par mètre carré. Pour des installations résidentielles cherchant une performance accrue pour une borne de recharge ou une petite micro-ferme solaire, le 2 axes est un choix pertinent.
- Capteurs lumineux (photodiodes ou photorésistances) pour suivre la direction instantanée du soleil.
- Moteurs pas à pas ou servomoteurs pour un positionnement précis.
- Microcontrôleur : Arduino pour la gestion directe, Raspberry Pi pour journalisation, interface graphique et communications réseau.
- Alimentation : petits panneaux auxiliaires ou batteries pour l’autonomie nocturne et la sécurité.
Pour l’intégration industrielle, des acteurs comme Schneider Electric, ABB ou Legrand proposent des relais et protections adaptées aux installations domestiques exigeantes. Les onduleurs SolarEdge ou les panneaux SunPower peuvent être associés pour une chaîne complète efficace.
Schéma de câblage fonctionnel
Le câblage doit séparer la partie puissance (moteurs) et la partie commande (Arduino/Raspberry Pi). Un schéma clair réduit les risques d’interférences et facilite la maintenance.
| Bloc | Typique | Rôle |
|---|---|---|
| Capteurs | 4 photodiodes | Détecter la direction lumineuse |
| Controle | Arduino Uno + Raspberry Pi Zero | Traitement temps réel + journalisation |
| Puissance | Drivers moteurs, relais | Actionner moteurs sans surtension |
Programmation et algorithmes
L’algorithme peut reposer sur deux approches : capteur direct (suivi par différence d’intensité) ou calcul astronomique (position du soleil calculée en temps réel à partir de la latitude et longitude). L’approche hybride combine les deux pour corriger erreurs locales.
- Lecture brute des capteurs et filtrage des erreurs (météo, nuages).
- Calcul de la consigne d’angle via trigonométrie ou en utilisant une bibliothèque d’astro pour Raspberry Pi.
- Commande des moteurs par PWM via drivers, avec gestion des butées et sécurité.
Exemple de configuration utilisée par VerteFab : Arduino gère la boucle de contrôle rapide (capteurs → moteurs) tandis qu’un Raspberry Pi supervise, stocke les logs et transmet les données à une interface web accessible depuis le jardin.
| Fonction | Composant suggéré | Pourquoi |
|---|---|---|
| Contrôle temps réel | Arduino Uno | Robustesse, consommation faible |
| Supervision et logs | Raspberry Pi Zero 2 W | Accès réseau, stockage, GUI |
| Protection électrique | Relais industriels | Compatibilité avec normes domestiques |
Exemples pratiques et optimisation
Cas d’étude : une maison équipée de panneaux SunPower a ajouté un suiveur 2 axes pour une petite surface de 2 m² afin d’alimenter la borne de recharge d’un véhicule électrique. L’installation, combinée à un onduleur SolarEdge, a montré un supplément de production de 38% sur une saison de test, assez pour compenser le coût d’équipement en moins de 6 ans selon le calcul d’amortissement local.
- Prioriser la sécurité : fusibles, disjoncteurs de protection et coupure automatique.
- Programmer des modes « parc » en cas de vent fort ou gel pour protéger la structure.
- Monitorer via Raspberry Pi pour obtenir courbes de production journalière et alertes.
Pour s’inspirer visuellement et technique, une vidéo tutorielle montre une construction complète et l’intégration d’Arduino et Raspberry Pi.
Un second tutoriel approfondit le réglage PID pour moteur pas à pas et la sécurité mécanique.
Dans ce segment technique, l’approche modulaire (séparer commande/puissance) reste un insight stratégique pour fiabiliser l’ensemble.
Suiveur solaire sans électronique : solutions mécaniques, durabilité et récupération
Pour ceux qui préfèrent une approche purement mécanique, il existe des systèmes de suivi solaire qui n’utilisent pas d’électronique. Ces solutions s’appuient sur la physique, la thermodynamique ou des mécanismes simples pour orienter le panneau et conviennent particulièrement aux environnements sensibles et aux projets à faible coût.
Principes et types de trackers mécaniques
Plusieurs mécanismes passifs ont fait leurs preuves. Parmi eux figurent les trackers à huile thermique, les systèmes à ressort calibré et les balances hydrauliques simples. Ces méthodes exploitent une différence de température ou une force gravitationnelle pour déplacer l’orientation du module sans consommation électrique.
- Tracker thermique : deux chambres remplies d’huile se dilatent différemment et font basculer la structure lorsque l’ensoleillement varie.
- Mécanique à contrepoids : équilibre ajustable selon l’heure pour suivre une course prédéfinie.
- Systèmes à capuchon solaire : guides mécaniques simples qui orientent via profilés inclinés.
VerteFab a testé un tracker thermique dans un jardin pédagogique. Résultat : une augmentation du rendement notable en journée sans composants électroniques et une maintenance réduite mais une sensibilité aux variations extrêmes de température.
| Type mécanique | Avantage | Limitation |
|---|---|---|
| Thermique | Aucune énergie externe requise | Sensible aux températures extrêmes |
| Contrepoids | Design simple et durable | Réglage manuel saisonnier |
| Guides fixes | Très faible coût | Précision limitée |
Matériaux de récupération et écoresponsabilité
La récupération s’inscrit dans une démarche durable. Pièces de vélo, charnières d’anciens portails et vieux moteurs de lave-linge peuvent devenir des éléments-clés.
- Réutiliser une fourchette de vélo comme articulation légère.
- Emprunter un pignon usagé pour la transmission d’effort.
- Employer des palettes traitées pour un châssis esthétique et économique.
Attention à la longévité : les éléments récupérés doivent être traités contre la corrosion et lubrifiés régulièrement. L’usage de matériaux locaux et naturels renforce l’intégration paysagère et l’acceptation par les collectivités locales.
| Pièce récupérée | Usage conseillé | Durée de vie attendue |
|---|---|---|
| Pignon vélo | Transmission lente | 3-5 ans avec entretien |
| Charnières métalliques | Pivot principal | 5-10 ans selon traitement |
| Palette bois | Châssis léger | 2-6 ans selon exposition |
Exemples et cas pratiques
Une ferme pédagogique a installé un tracker sans électronique pour alimenter une pompe d’irrigation. Le dispositif, discret et silencieux, a réduit la consommation électrique globale en exploitant la course solaire. Le montage a demandé un réglage saisonnier trimestriel, mais a limité les coûts de maintenance.
- Idéal pour sites isolés ou protégés où l’usage de composants électroniques est restrictif.
- Solution élégante pour jardins classés ou zones patrimoniales sensibles aux visuels technologiques.
- Moins adapté aux systèmes raccordés au réseau via onduleur sophistiqué comme SolarEdge.
Le choix d’un tracker mécanique s’appuie donc sur une philosophie : simplicité, durabilité et respect paysager. Ce chemin mène naturellement à la réflexion sur l’intégration esthétique et la maintenance, sujet de la section suivante.
Intégration paysagère, maintenance et sécurité pour un suiveur solaire domestique
L’intégration d’un suiveur solaire dans un espace extérieur doit aller au-delà de la simple technicité. Les aspects paysagers, réglementaires et de maintenance sont déterminants pour la pérennité du projet, surtout en milieu résidentiel ou dans un jardin public.
Aspects réglementaires et autorisations locales
En 2025, certaines communes ont des règles précises concernant les équipements visibles depuis la voie publique et les terrains classés. Il est conseillé de renseigner sur :
- Règles d’urbanisme locales (PLU) pour l’implantation.
- Zones protégées où des autorisations spécifiques sont nécessaires.
- Normes électriques applicables pour les raccordements (considérer fournisseurs comme Legrand pour protections).
| Document | Raison | Action |
|---|---|---|
| PLU | Restrictions visuelles | Demander un certificat d’urbanisme si incertain |
| Normes électriques | Sécurité et conformité | Installer disjoncteurs et protections par un électricien |
| Assurances | Responsabilité civile | Notifier l’assurance habitation |
Entretien courant et maintenance prédictive
Un bon plan d’entretien augmente la durée de vie du suiveur et réduit les coûts. Entretiens mensuels et vérifications annuelles doivent être programmés.
- Inspection visuelle des fixations et serrages.
- Nettoyage des capteurs et panneaux pour éviter pertes de rendement.
- Lubrification des roulements et vérification des joints.
- Contrôle des dispositifs de sécurité (butées, capteurs de vent).
| Intervention | Fréquence | Matériel recommandé |
|---|---|---|
| Nettoyage panneaux | 2-4 fois/an | Chiffon doux, eau déminéralisée |
| Vérif. fixations | Annuel | Clés dynamométriques |
| Test sécurité | Après tempête | Inspection visuelle complète |
Sécurité électrique et composants industriels
Il est fréquent de combiner composants domestiques et solutions industrielles. Par exemple, Eaton ou ABB fournissent des disjoncteurs et protections qui se marient efficacement avec des panneaux Panasonic ou des contrôleurs provenant de marques grand public.
- Installer un sectionneur accessible pour intervention rapide.
- Préférer des boîtes étanches et des raccords IP65 pour l’extérieur.
- Utiliser des protections anti-surtension pour préserver l’électronique (Arduino/Raspberry Pi).
Du point de vue paysager, la solution peut être peinte en teinte naturelle, intégrée avec des treillages végétalisés ou encastrée dans une pergola. L’approche esthétique favorise l’acceptation du voisinage et aide à obtenir des autorisations locales.
| Option paysagère | Bénéfice | Coût estimé |
|---|---|---|
| Peinture camouflage | Intégration visuelle | Faible |
| Pergola solaire | Usage double (ombre + énergie) | Moyen à élevé |
| Plantation tampon | Améliore biodiversité | Variable |
La sécurité et la maintenance jouent un rôle central pour assurer une durée de vie longue et une production fiable. Les recommandations ci-dessus réduisent les risques et améliorent l’acceptabilité du projet. La prochaine section aborde le paramétrage fin pour optimiser le rendement et les tests de production.
Optimisation du rendement : tests, calcul d’azimut, cas d’étude et monitoring en 2025
Optimiser un suiveur solaire ne se limite pas à la mécanique : il faut mesurer, comparer et ajuster. En 2025, les outils de monitoring sont accessibles et permettent une analyse fine des performances.
Calculer l’azimut et l’inclinaison optimale
Le calcul d’azimut dépend de la latitude et de la saison. Pour un suivi 1 axe orienté sud, l’azimut optimal est le sud vrai pour l’hémisphère nord. L’inclinaison idéale varie : plus proche de la verticale en hiver, plus couchée en été.
- Utiliser des outils en ligne pour calculer l’angle solaire selon coordonnées GPS.
- Programmer ces paramètres dans l’algorithme de suivi pour correction saisonnière.
- Combiner données astronomiques et capteurs locaux pour affiner la position.
| Période | Inclinaison recommandée | Remarque pratique |
|---|---|---|
| Hiver | Latitude + 15° | Maximise captation basse |
| Été | Latitude – 10° | Réduit surchauffe |
| Intermédiaire | Latitude | Bon compromis annuels |
Mesure et protocole de tests
La mise en place d’un protocole de mesure permet d’évaluer le gain réel d’un suiveur par rapport à un panneau fixe.
- Installer un panneau témoin fixe à côté du suiveur.
- Mesurer la production horaire sur plusieurs journées représentatives (ensoleillées, nuageuses).
- Comparer les courbes et calculer le gain moyen journalier et saisonnier.
Pour la collecte de données, Raspberry Pi peut stocker des séries temporelles, tandis qu’un Arduino enregistre des événements locaux (position, erreurs). L’intégration d’un onduleur SolarEdge facilite la récupération de données de production en temps réel.
| Métrique | Méthode | Outil conseillé |
|---|---|---|
| Production horaire | Compteur d’énergie | Onduleur SolarEdge ou wattmètre IoT |
| Position tracker | Encodeur ou retour capteur | Arduino + capteurs magnétiques |
| Alertes | Seuils définis | Raspberry Pi notifications |
Cas d’étude : prototype VerteFab et bilan
Le projet pilote de VerteFab a installé deux suiveurs (1 axe et 2 axes) alimentant une pompe d’irrigation et une borne de recharge. Après un an de suivi, les résultats montrent :
- Suiveur 1 axe : +28% de production annuelle sur zone tempérée.
- Suiveur 2 axes : +40% mais coût initial et maintenance supérieurs.
- Retour sur investissement estimé plus rapide lorsque panneaux de qualité comme SunPower sont utilisés.
| Élément | 1 axe | 2 axes |
|---|---|---|
| Gain production | ~28% | ~40% |
| Coût initial | Moyen | Élevé |
| Maintenance | Basse | Moyenne à haute |
Intégrations et évolutions techniques
En 2025, les solutions domotiques et industrielles rendent les suiveurs plus fiables. Des marques comme Bosch développent des capteurs durables, tandis que Eaton et ABB offrent des protections robustes. Panasonic fournit des panneaux performants adaptés aux cycles fréquents d’orientation.
- Prévoir évolutivité : interfaces pour ajouter capteurs météos ou stockage batterie.
- Utiliser standards de communication (MQTT) pour logs entre Raspberry Pi et cloud.
- Installer protections Schneider Electric pour garantir conformité électrique.
Finalement, une stratégie de tests réguliers, un choix judicieux de composants et une intégration paysagère soignée assurent un rendement constant et une acceptation durable du dispositif par la communauté.
| Action | Impact | Ressource |
|---|---|---|
| Monitoring continu | Détection précoce pannes | Raspberry Pi + cloud |
| Maintenance planifiée | Prolongation durée de vie | Calendrier annuel |
| Réglages saisonniers | Rendement optimisé | Calcul azimut/inclinaison |
Quel type de suiveur solaire choisir pour un jardin domestique ?
Pour un jardin domestique, un suiveur à un axe offre un bon compromis : simplicité, coût maîtrisé et gains de rendement significatifs. Un suiveur à deux axes convient si l’espace est limité et la performance prioritaire.
Peut-on construire un suiveur solaire sans électronique ?
Oui. Des trackers mécaniques ou thermiques permettent un suivi passif sans électronique. Ils sont durables et adaptés aux sites isolés, mais offrent une précision moindre que les systèmes électroniques.
Quels composants électroniques sont recommandés ?
Pour la commande, l’association d’un Arduino pour le contrôle rapide et d’un Raspberry Pi pour la supervision est efficace. Pour la protection électrique, des éléments de marques comme Schneider Electric, ABB ou Eaton sont recommandés.
Comment mesurer le gain d’un suiveur solaire ?
Installer un panneau témoin fixe à proximité et comparer la production horaire pendant plusieurs journées types. Le monitoring via Raspberry Pi et onduleurs compatibles (ex : SolarEdge) facilite l’analyse.
Quelles marques privilégier pour une installation durable ?
Pour les panneaux, SunPower et Panasonic offrent une bonne durabilité. Pour protections et composants industriels, regarder du côté de Schneider Electric, ABB, Eaton et solutions d’automatisation de marques fiables.
